音腔泡棉防尘网模切工艺解析！

      手机音腔设计主要包括前/后音腔、出音孔、防尘网，密封性五个方面其中防尘网和密封性的作用很明显，就是防尘和密封；相比于其他几个因素，可能防尘网对声音的影响程度较小，防尘网对声音的影响程度主要取决于防尘网的声阻值和低频、高频峰值的大小。一般情况下，峰值越大，受到防尘网衰减的程度也越大。
      防尘网主要有两个作用，防止灰尘和削弱低频峰值，以保护SPEAKER。
      今天我们就给大家说一下有关于音腔泡棉防尘网的模切工艺设计：
      1、工艺名称：音腔泡棉防尘网工艺。

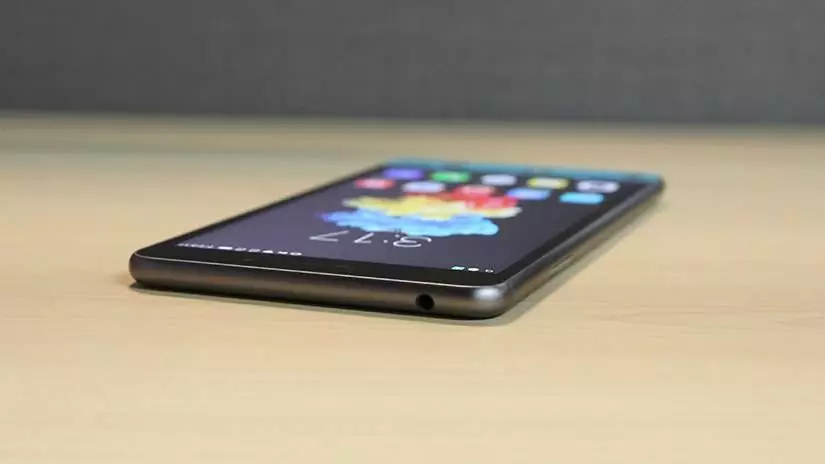

      2、产品用途：贴合手机听筒处、防止灰尘。
      3、产品基本情况：采用一出五的刀具，产品跳距21.2mm，产品规格19.2*13.2mm。

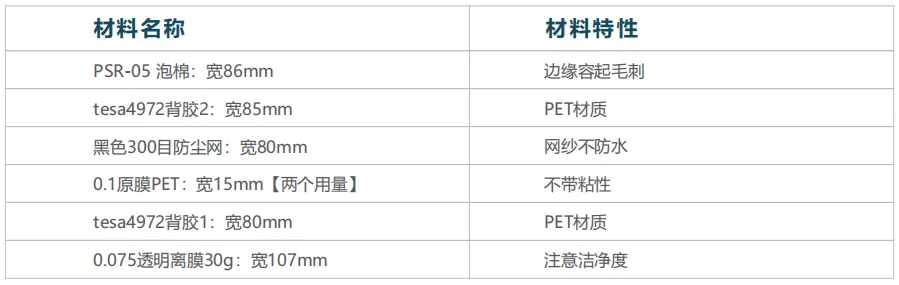

      4、所需材料搭配明细：

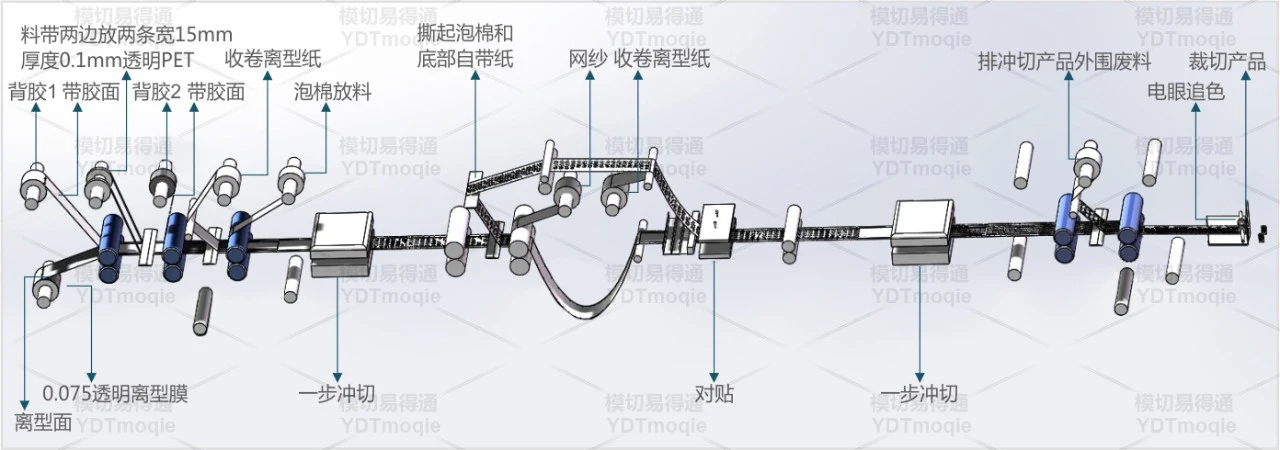

      5、作业步骤示意图（产品作业3D图）：
      6、产品步骤说明：

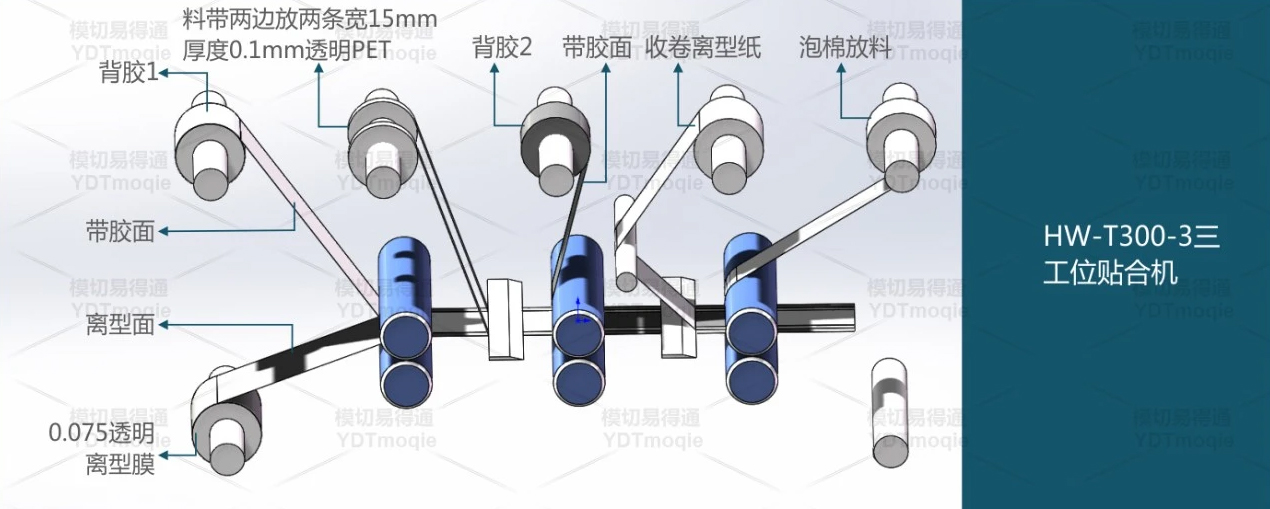

      （1）贴合步骤：
      a、先将0.075透明离型膜30g固定好位置在贴合机上，离型面朝上；
      b、背胶1居中贴合在0.075的透明离型面上；
      c、边缘两边对齐贴合两条0.1透明PET；
      d、背胶2居中贴合在背胶1表面自带离型纸上，同时贴住两边的0.1PET；
      e、撕掉背胶2的自带纸，同时将泡棉带PORON面贴合在背胶2之上。

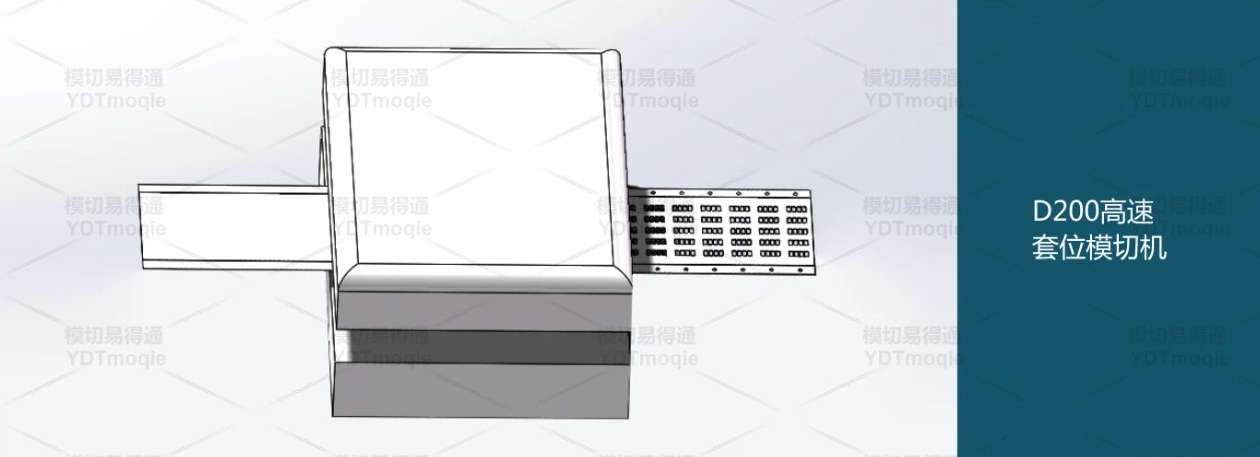

      （2）一冲冲切注意事项：
      刀模往泡棉带PET面冲切内孔，全断去废。
      （3）贴合步骤：
      a、撕起泡棉和背胶1的自带离型纸；
      b、撕起泡棉和背胶1的自带离型纸。

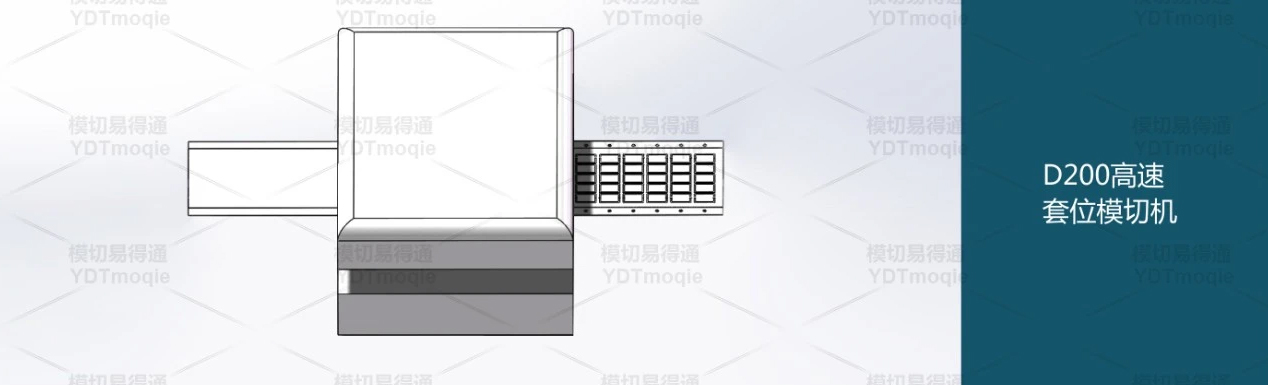

      （4）二冲冲切注意事项：
      刀模往泡棉PET面冲切外围，底部0.075透明离型膜。

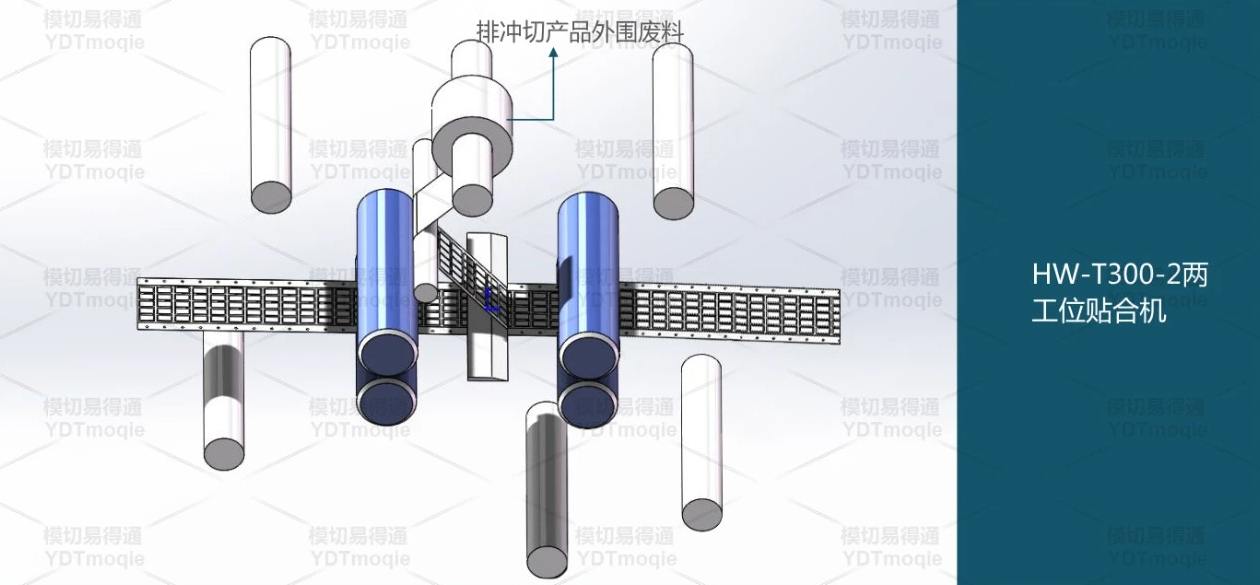

      （5）排外围废料注意事项：
      将产品外围的废料排除干净，确保产品不能移位。

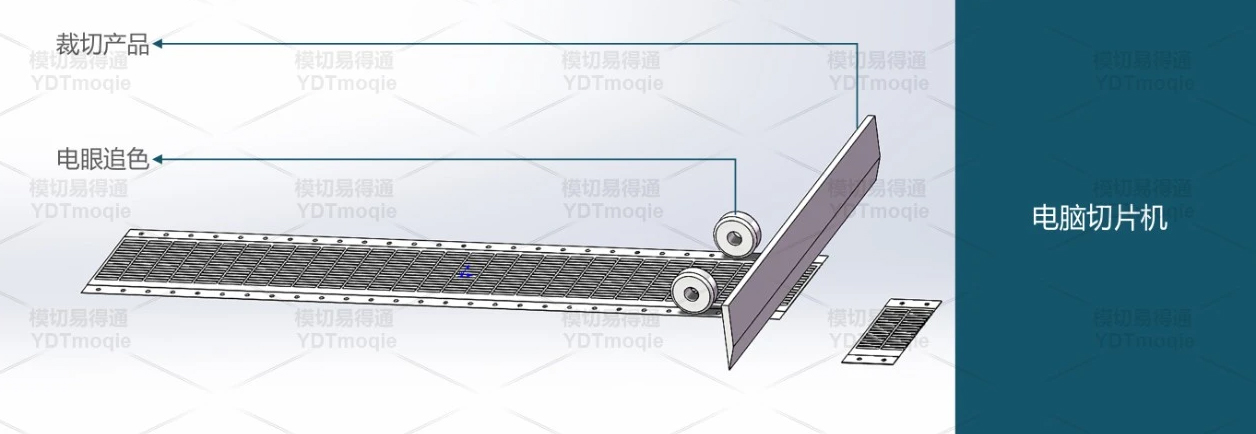

      （6）切片机注意事项：
      裁切时，确保裁切长度同等，不能切坏产品。

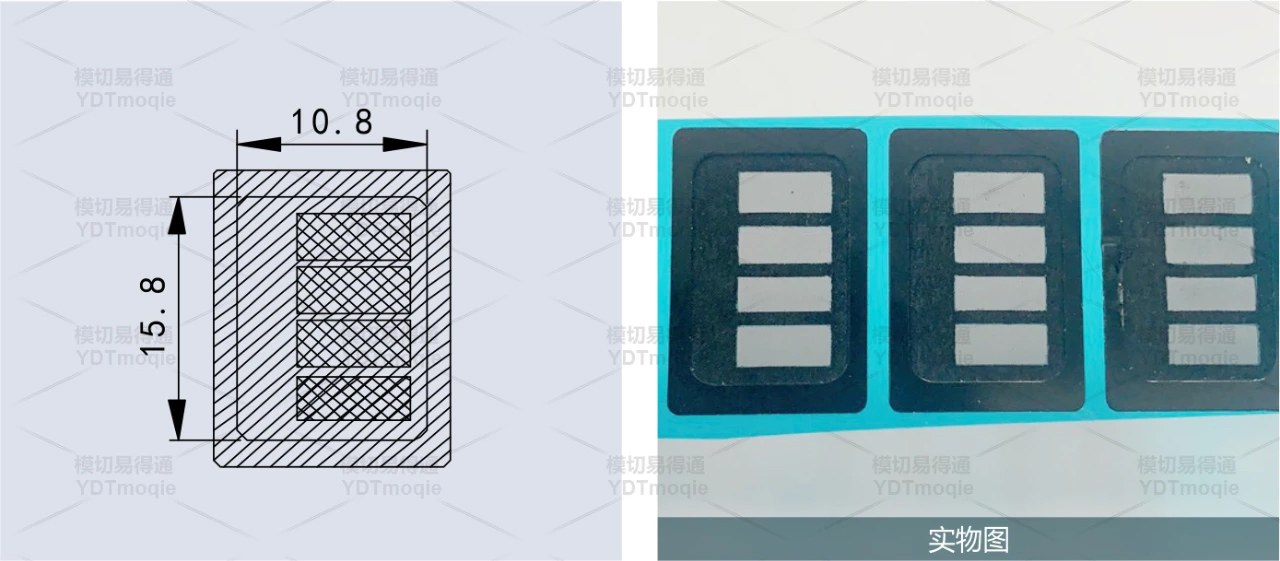

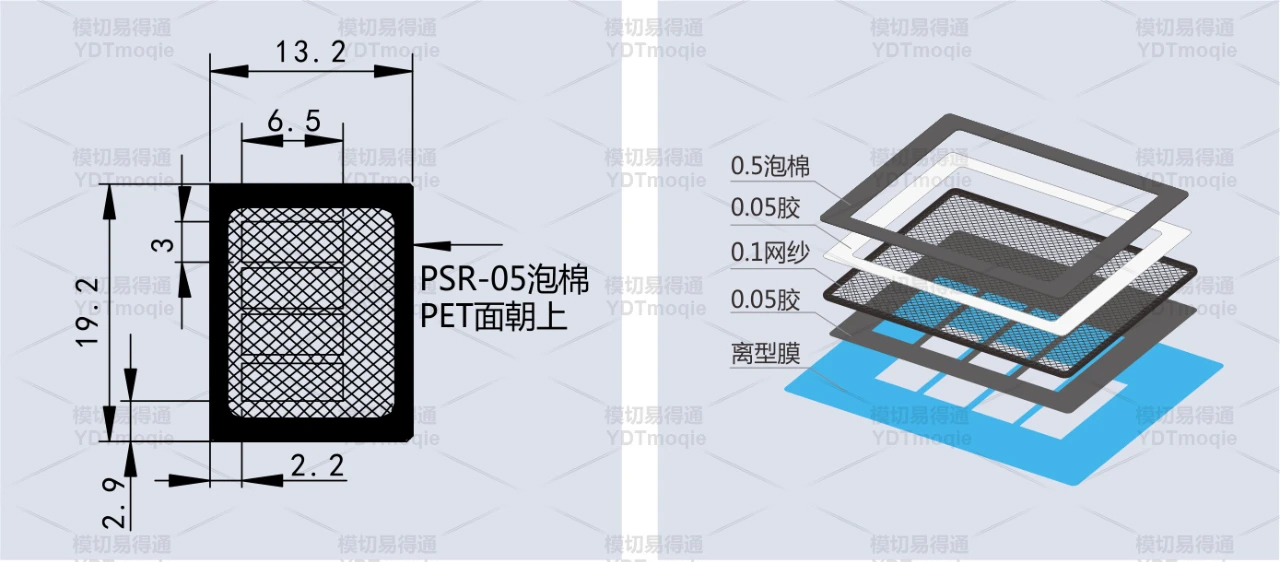

      7、产品结构图样
