柔性线路FPC加孔背胶模切工艺解析！

      FPC柔性电路板的特点是轻薄短小，因此也受到了多数智能电子产品的最佳选择，柔性线路板在使用过程中也很容易产生打、折、伤痕等操作，机械强度小，易龟裂。所以贴合补强材料的目的是为了加强FPC柔性线路板的机械强度，方便PCB表面装零件等，柔性电路板所用到的补强胶片类型多种，根据制品使用要求不同而定，主要有PET、PI、背胶、金属或树脂补强板等等。
      今天我们就为大家讲解一下FPC加孔背胶的平刀模切加工工艺：
      1. 工艺名称：FPC加孔背胶工艺；
      2. 产品用途：贴合于柔性线路与电路螺丝孔处；
      3. 产品基本情况：采用一出三的刀具，产品跳距25.5mm，产品规格35.6*6.5mm；

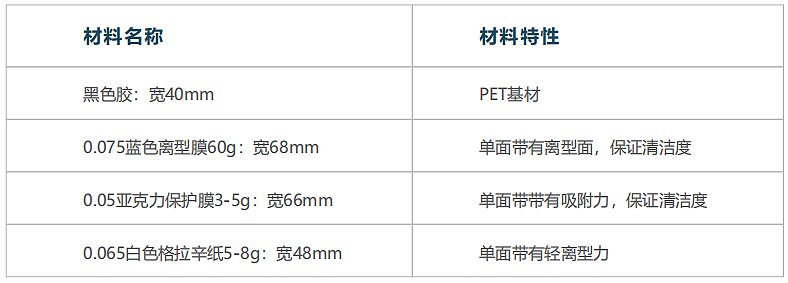

      4. 所需材料搭配明细：

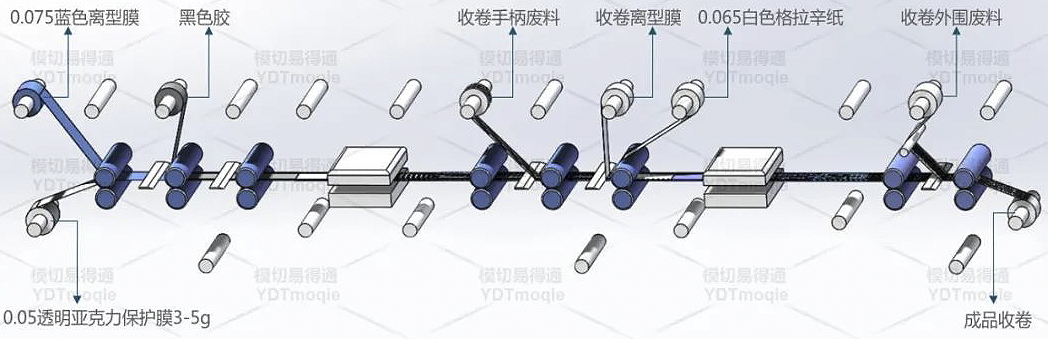

      5. 作业步骤示意图（产品作业3D图）：
      6. 产品步骤说明：

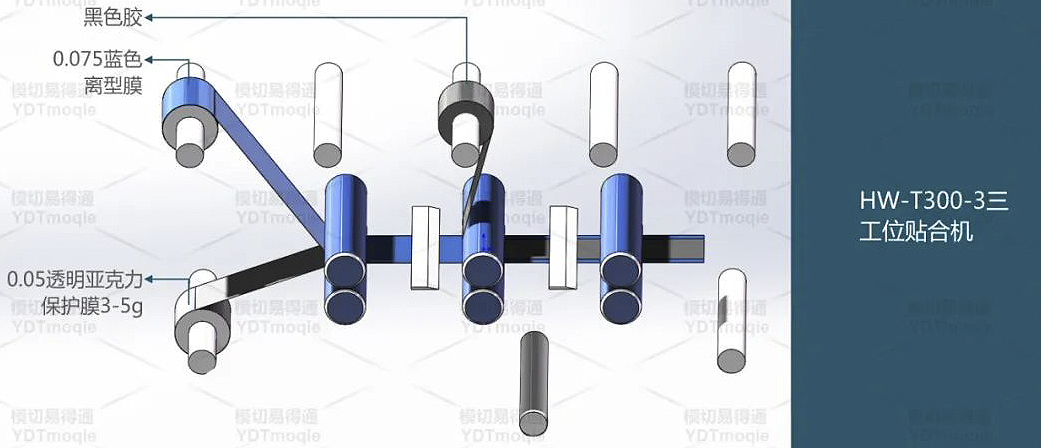

      a. 贴合步骤：
      ①先将0.075蓝色离型膜不离型面覆0.05亚克力保护膜；
      ②再将黑色胶带面居中贴合在0.075蓝色离型膜离型面上。
      b. 一冲冲切注意事项：刀模往黑色胶自带纸面冲切，所有孔全断落料，手柄一线刀，只冲断黑色胶，蓝膜不能冲断。

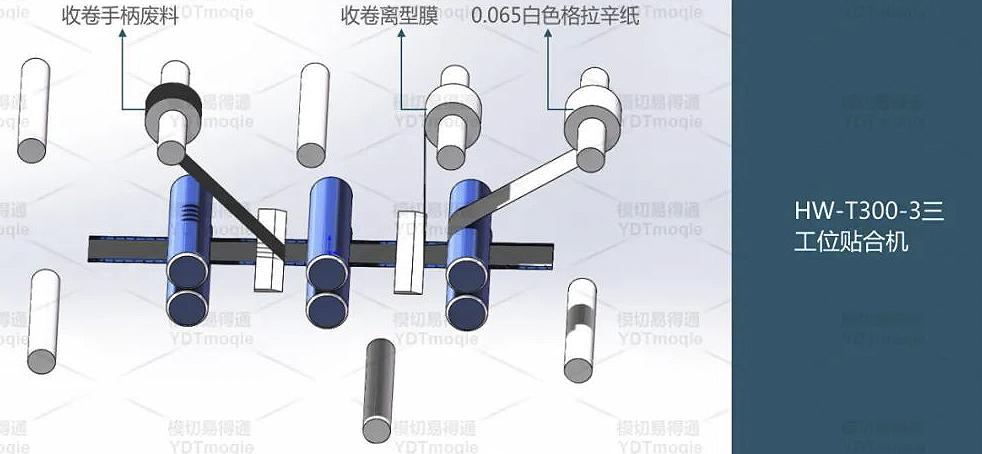

      c. 贴合步骤：
      ①在贴合机上排除手柄一线刀产品中间废料；
      ②接着收卷导电布表面这层自带离型纸；
      ③同时覆0.065白色格拉辛纸。
      d. 二冲冲切注意事项：刀模往0.075蓝色离型膜面冲切，底部0.065白色格拉辛纸不能冲断。

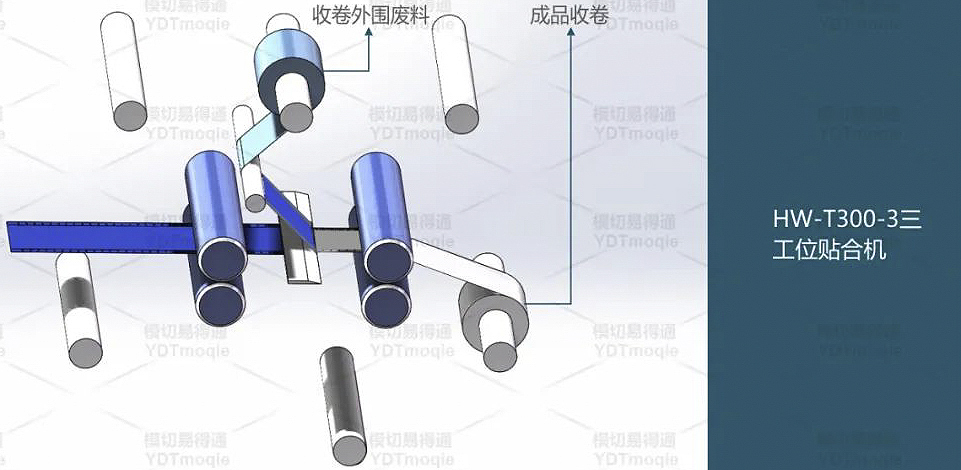

      e. 贴合步骤：在贴合机上排除产品外框废料，成品收卷。

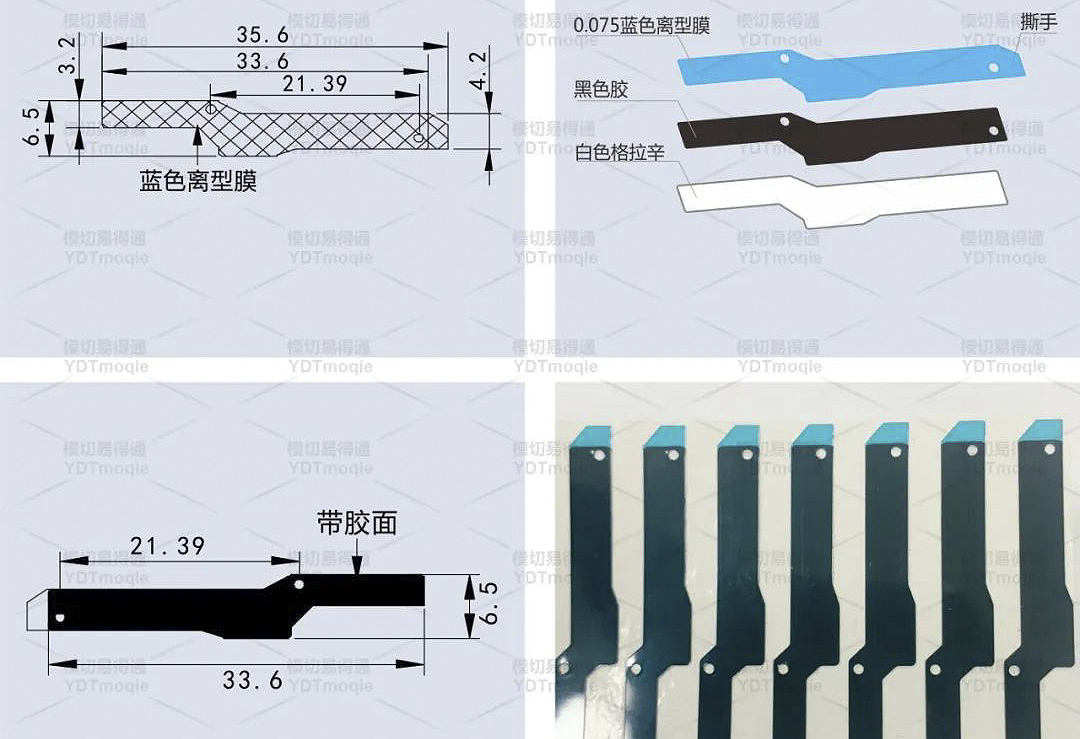

      7. 产品结构图样：

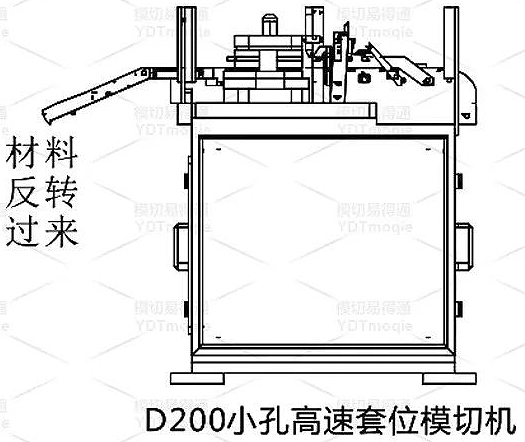

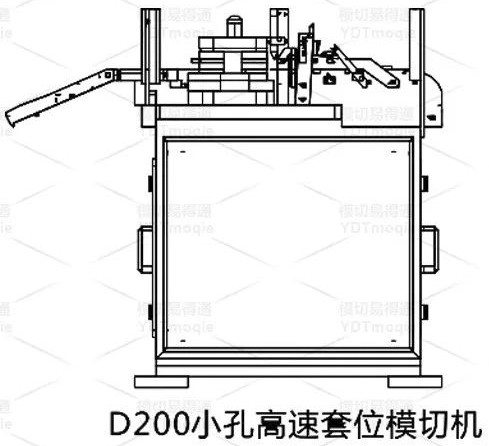

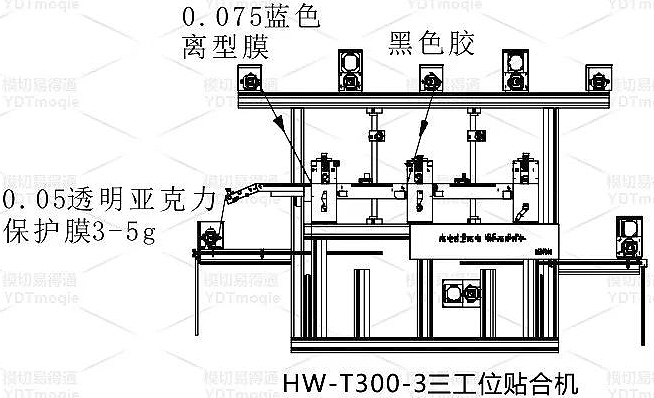

模切所用到机器设备示意图
      1. 贴合步骤：

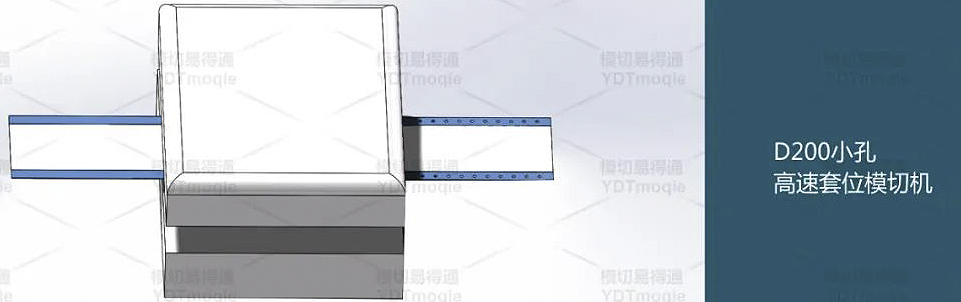

      2. 一冲冲切注意事项：
      3. 贴合步骤：

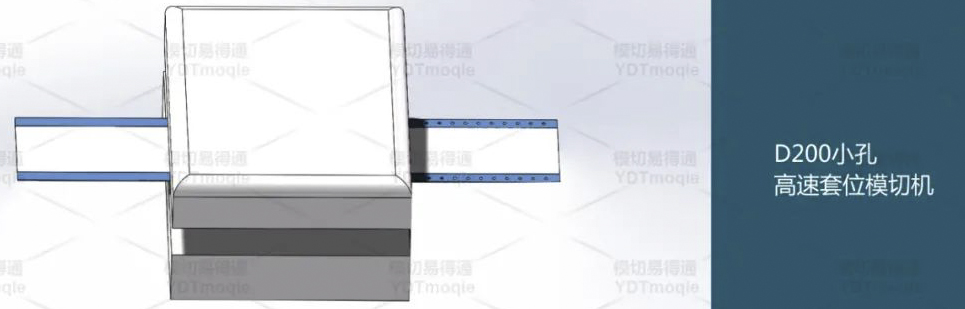

      4. 二冲冲切注意事项：

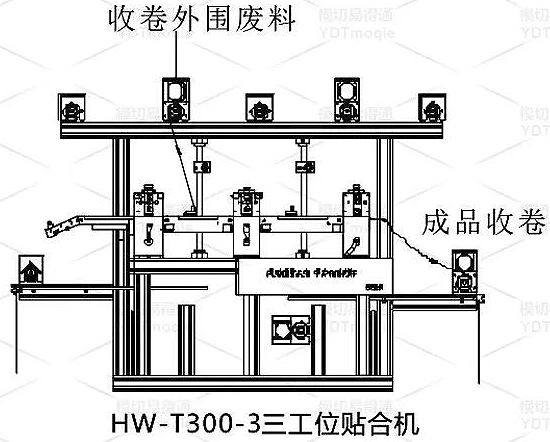

      5. 贴合步骤：
      在贴合机上排除产品外框废料，成品收卷。


转载自：易得通模切
