FPC转角处背胶产品这样模切！

      FPC柔性电路板的特点是轻薄短小，因此也受到了多数智能电子产品的最佳选择，柔性线路板在使用过程中也很容易产生打、折、伤痕等操作，机械强度小，易龟裂。所以贴合补强材料的目的是为了加强FPC柔性线路板的机械强度，方便PCB表面装零件等，柔性电路板所用到的补强胶片类型多种，根据制品使用要求不同而定，主要有PET、PI、背胶、金属或树脂补强板等等。
      今天我们就为大家讲解一下FPC转角处背胶工艺的平刀模切加工工艺：
      1. 工艺名称：FPC转角处背胶工艺
      2. 产品用途：贴合于柔性线路侧边转角处
      3. 产品基本情况：采用一出十二的刀具，产品跳距13mm，产品规格9*4.5mm

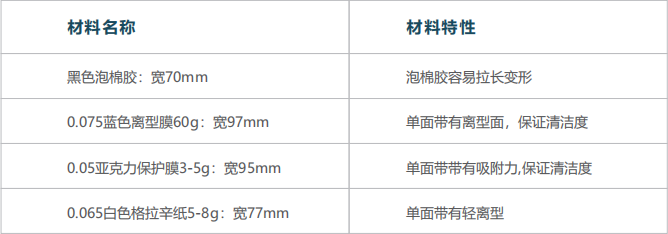

      4、所需材料搭配明细

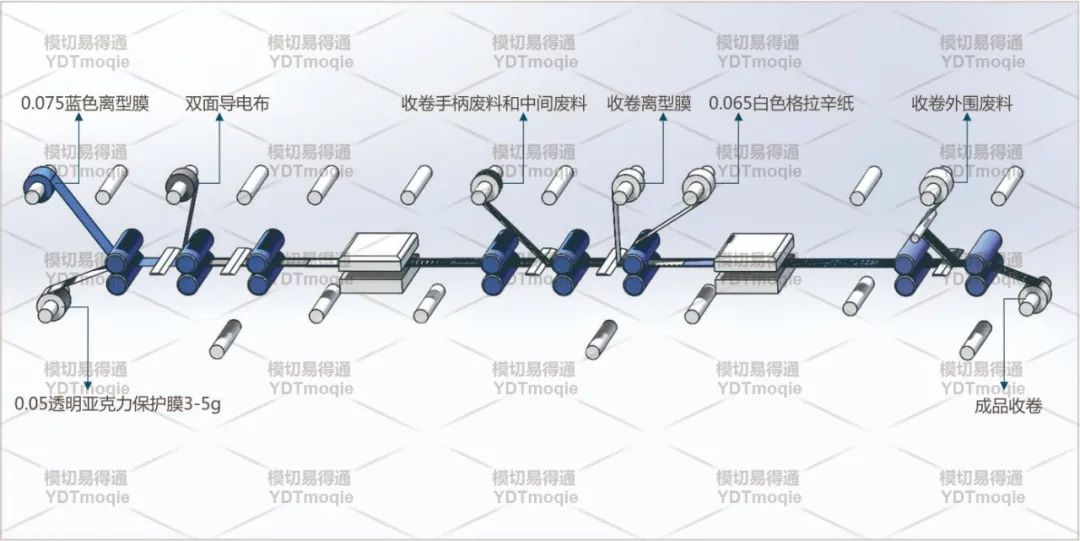

      5. 作业步骤示意图（产品作业3D图）
      6. 产品步骤说明

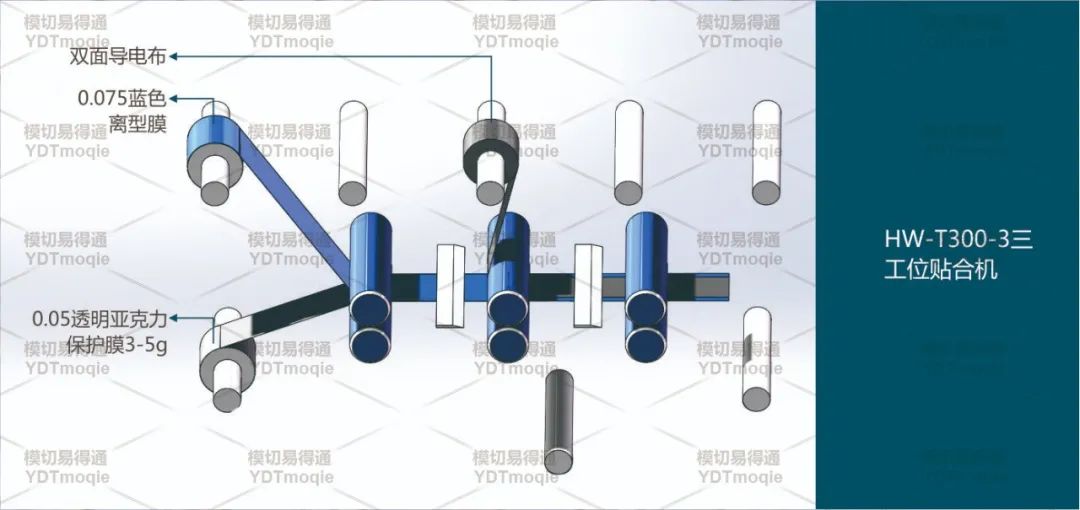

      01. 贴合步骤：
      a. 先将0.075红色离型膜不离型面覆0.05亚克力保护膜；
      b. 再将泡棉胶居中贴合在0.075红膜离型面上。
      02. 一冲冲切注意事项：刀模往泡棉胶自带纸面冲切，定位孔全断落料，手柄一线刀，只冲断泡棉胶，其它不能冲断。

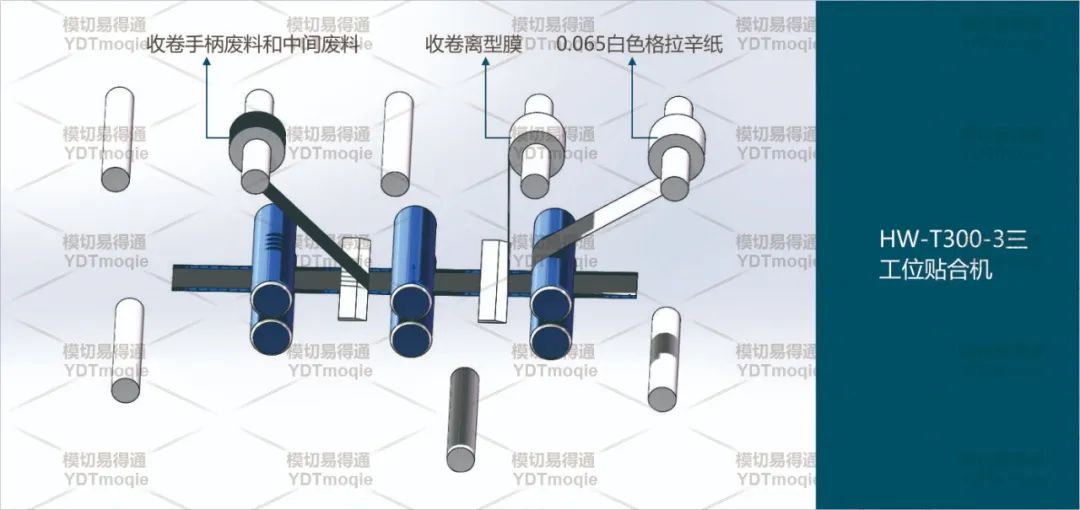

      03. 贴合步骤：
      a. 在贴合机上排除手柄一线刀废料；
      b. 接着收卷泡棉胶自带离型纸；
      c. 同时覆0.065白色格拉辛纸。

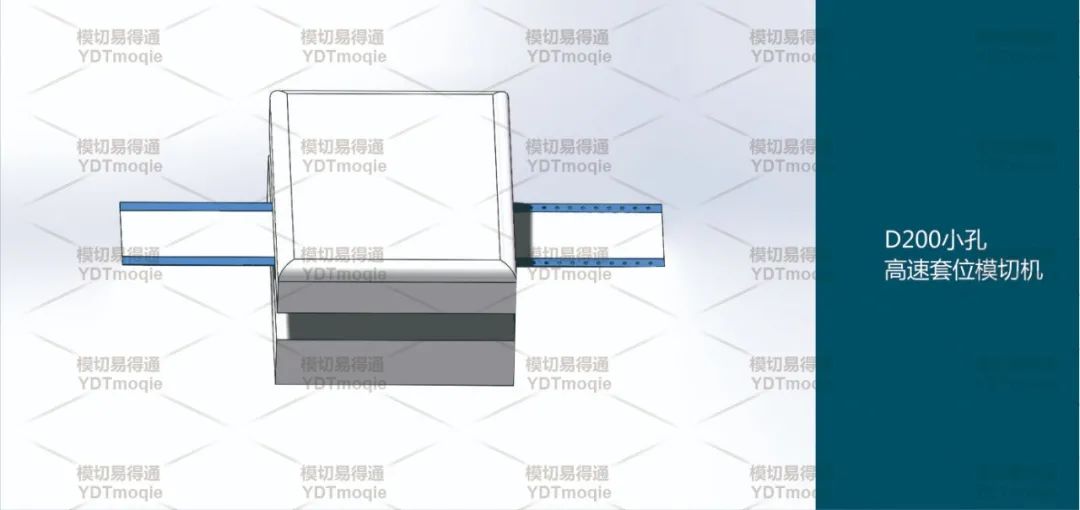

      04. 二冲冲切注意事项：
      刀模往0.075蓝膜面冲切，白色格拉辛纸不能冲断。

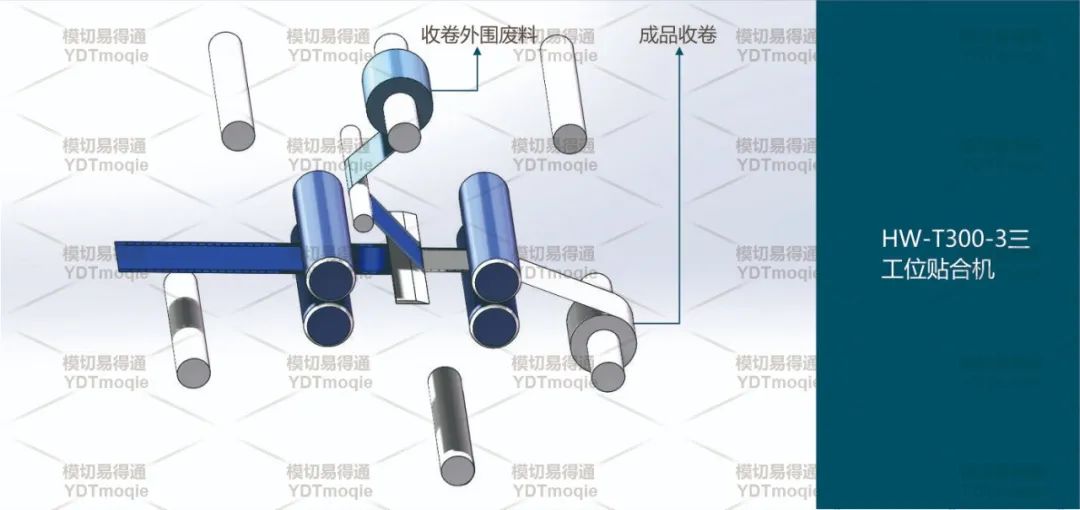

      05. 贴合步骤：
      在贴合机上排除产品外框废料，成品收卷。

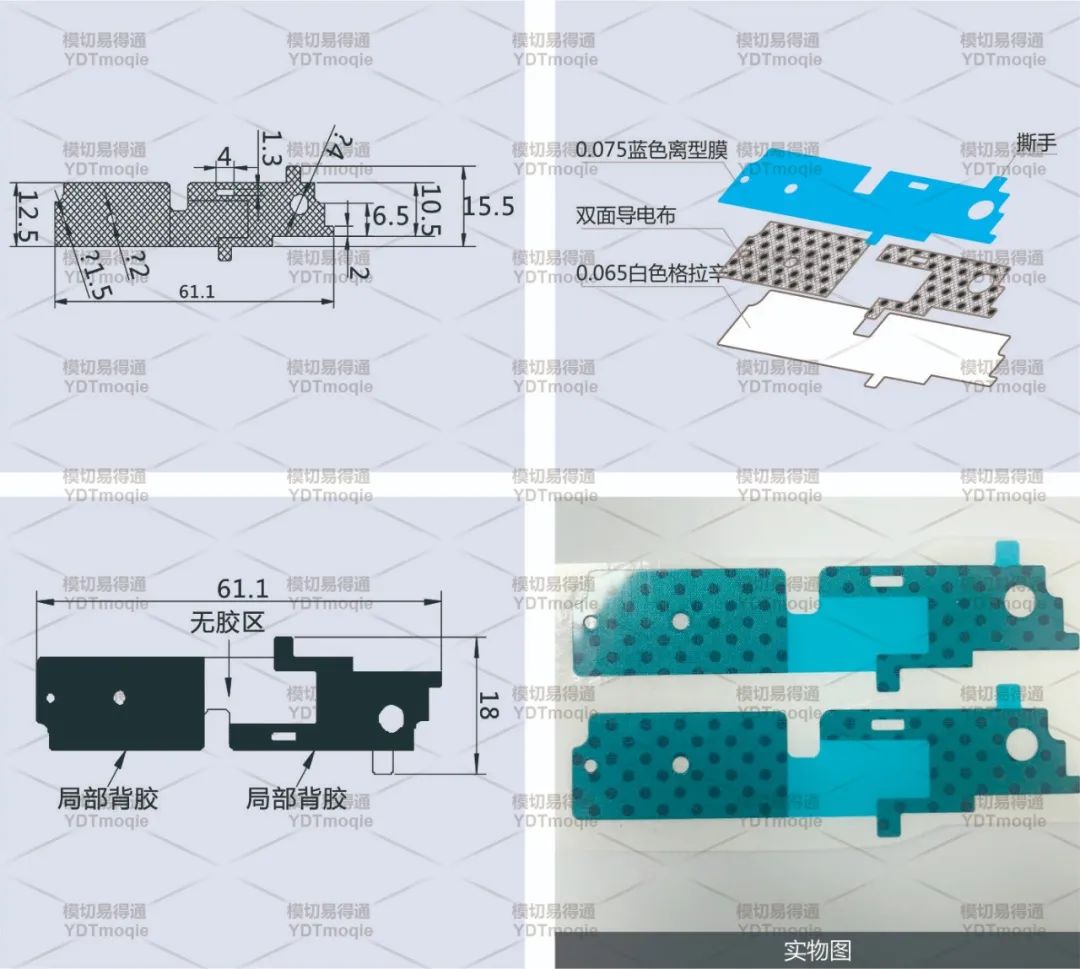

      7. 产品结构图样
