单面带胶框形导电布模切加工冲切解析！

      说到导电布相信很多师傅并不陌生，导电布具有良好的导电性和屏蔽效果，可用在线材、FFC、EPC、EMI实验室辅助材料；主要用于机箱或其他设备中的缝隙处，提供低阻抗导电连接。导电布衬垫采用高导电性和防腐蚀性的导电布，内包高弹性的PU泡棉，经过精密加工而成。
      导电布衬垫具有良好的电磁波屏蔽效果。可按照客户要求加工各种不同形状和尺寸，广泛适用于电器、电子线材行业的抗电磁辐射的屏蔽。在这之前我们也分享过很多关于导电布的工艺，而今天给大家带来的是：单面带胶框形导电布模切加工工艺。
      01. 工艺名称单面带胶导电布工艺
      02. 产品用途贴合双线连接处，起导电连接作用
      03. 产品基本情况采用一出四的刀具，产品跳距10.8mm，产品规格20*3.4mm。

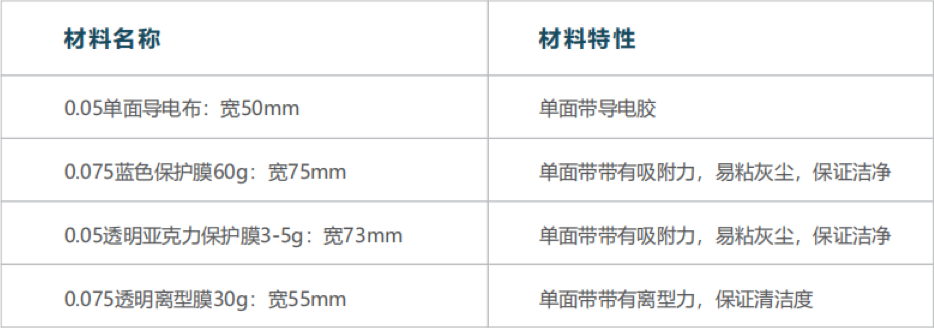

      04. 所需要材料搭配明细

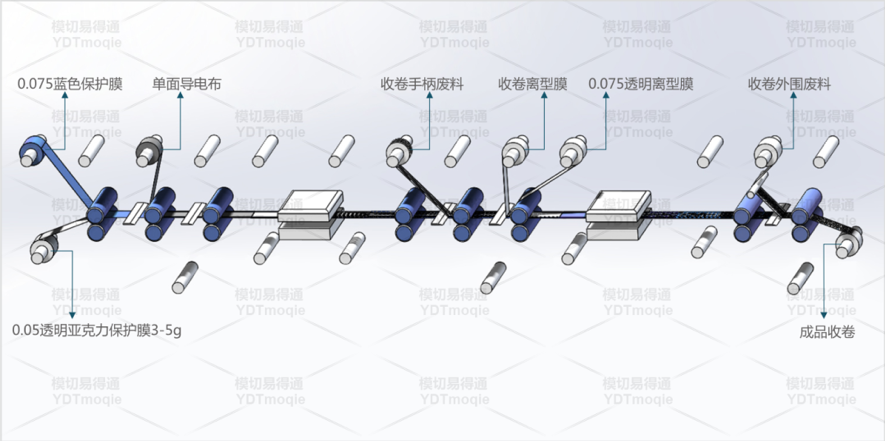

      05. 作业步骤示意图（产品作业3D图）
      06. 产品步骤说明（1）贴合步骤：a.居中贴合在0.075蓝色保护膜粘性面上。
      （2）一冲冲切注意事项：刀模往导电布自带纸面冲切，定位孔全断落料，手柄一线刀，只冲断导电布，其它不能冲断。

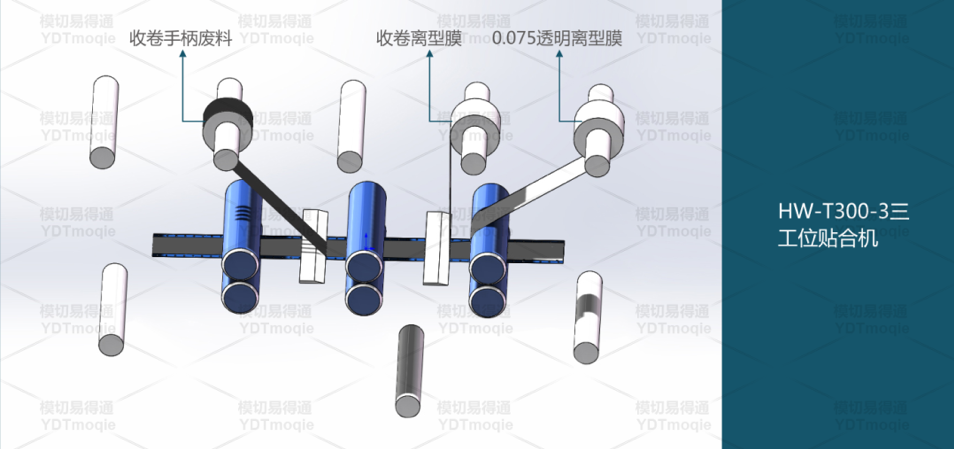

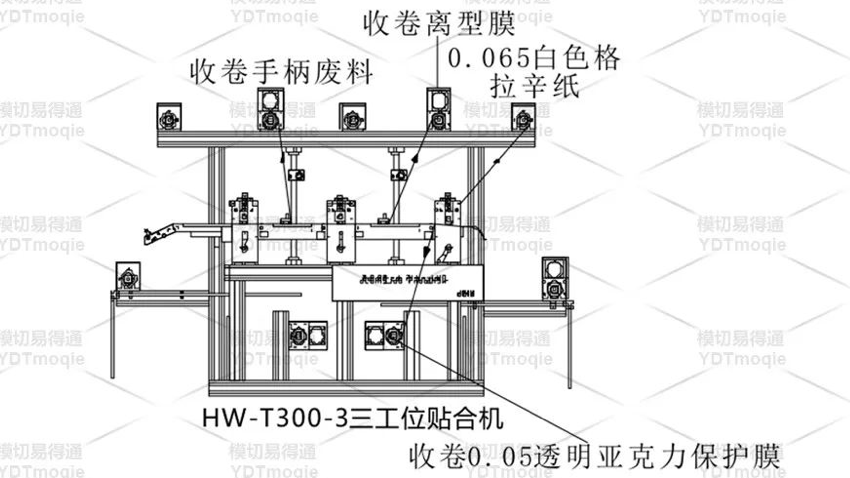

      （3）贴合步骤：a.在贴合机上排除手柄一线刀废料；b.接着收卷导电布自带离型纸；c.同时覆0.075透明离型膜。
      （4）二冲冲切注意事项：刀模往0.075蓝色保护膜面冲切，底0.075透明膜不能冲断。
      （5）贴合步骤：在贴合机上排除产品外框废料，成品收卷。

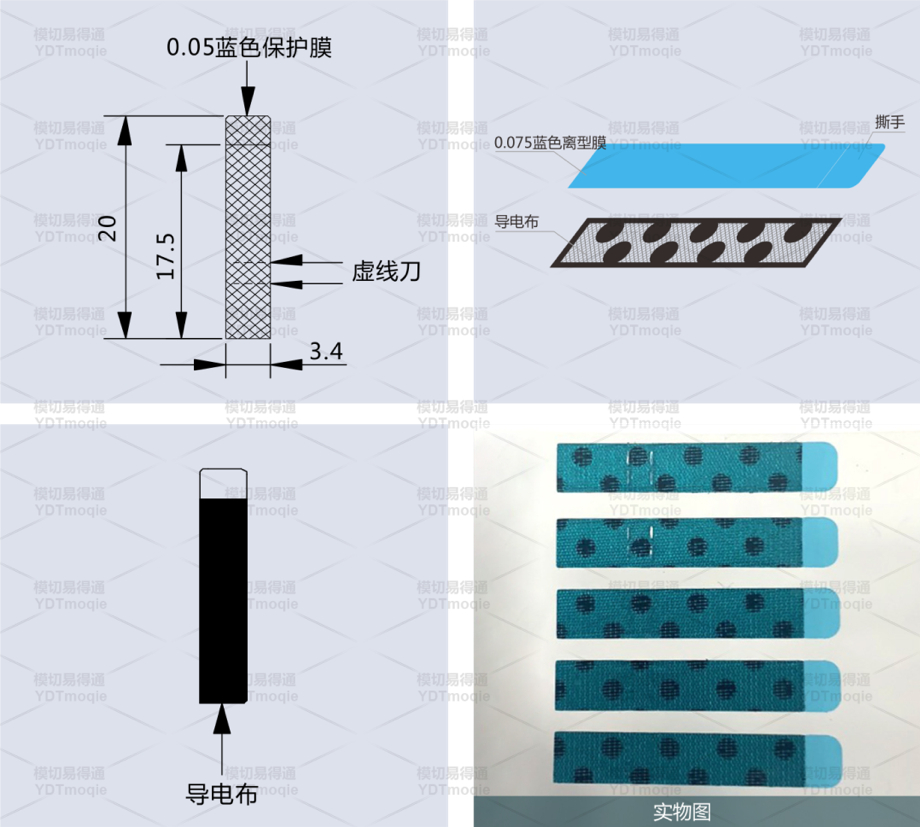

      07. 产品结构图样
      附：模切机冲切步骤示意图▼

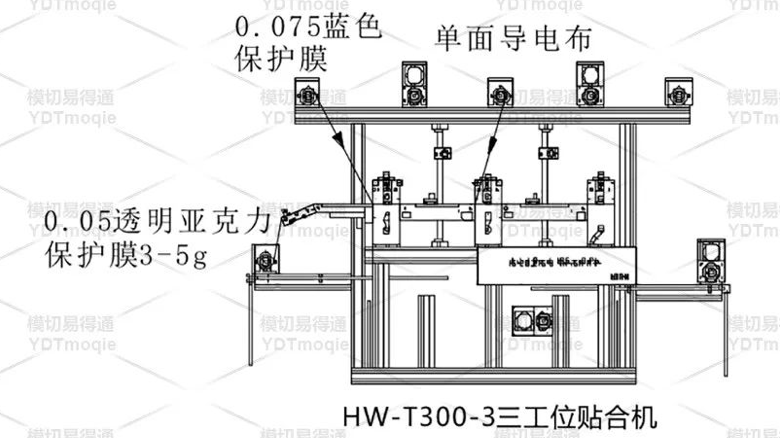

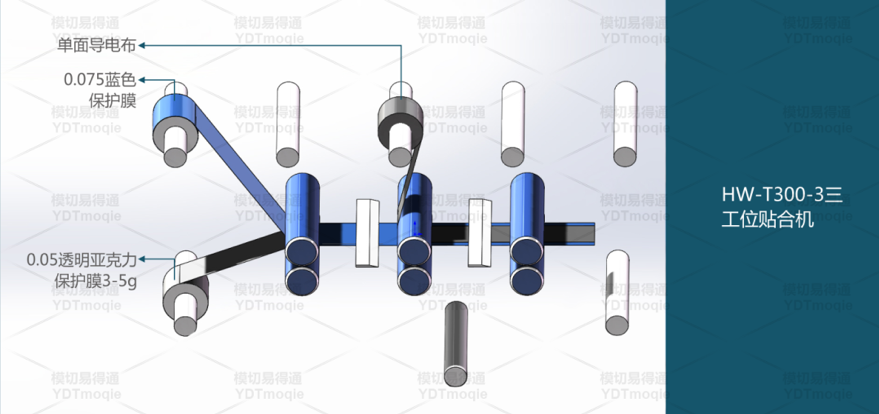

      （1）贴合步骤：第一个步骤，我们要做的是将材料贴合。

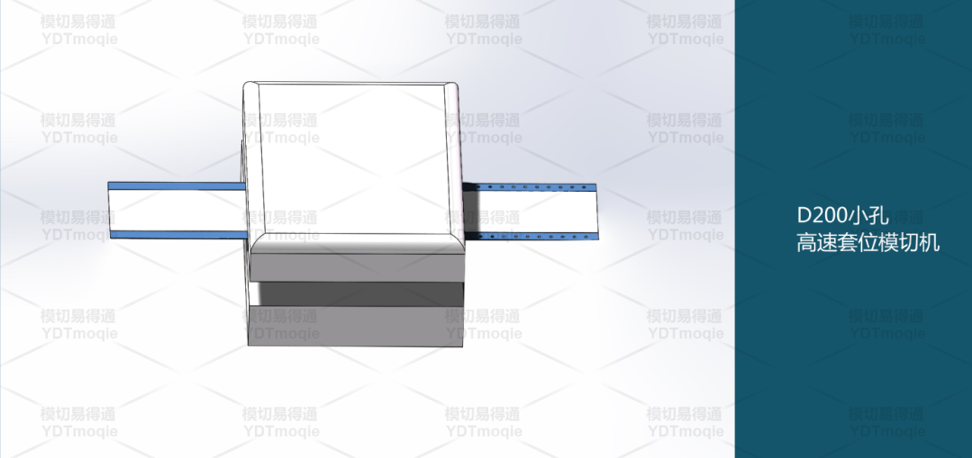

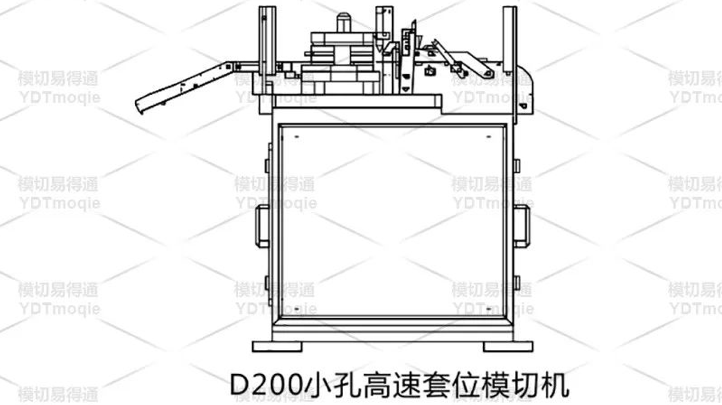

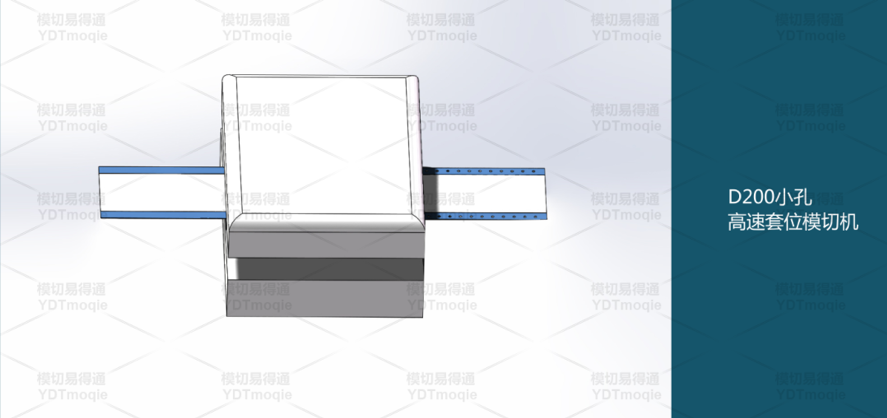

      （2）一冲冲切注意事项：材料贴合完成后，进入D200小孔高速套位模切机进行冲切。
      （3）贴合步骤：

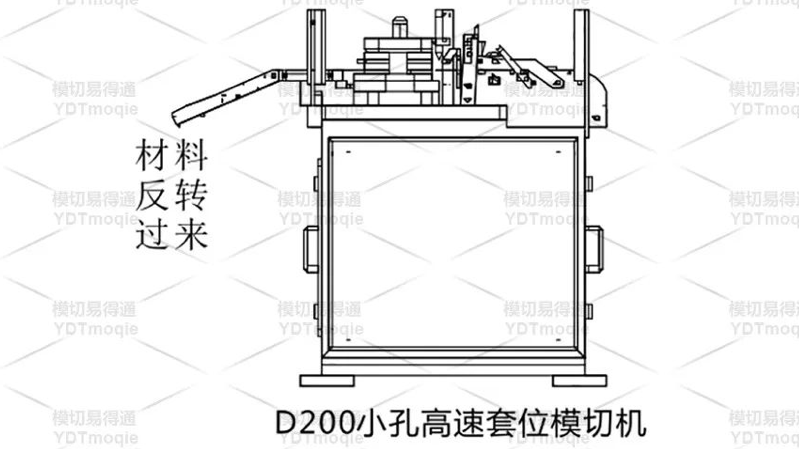

      （4）二冲冲切注意事项：第三步材料贴合完成后，要将材料翻转过来，再进入模切机进行冲切。

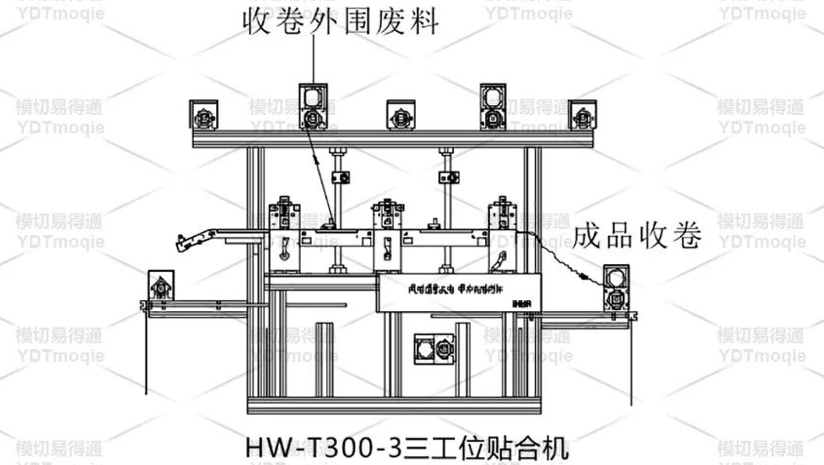

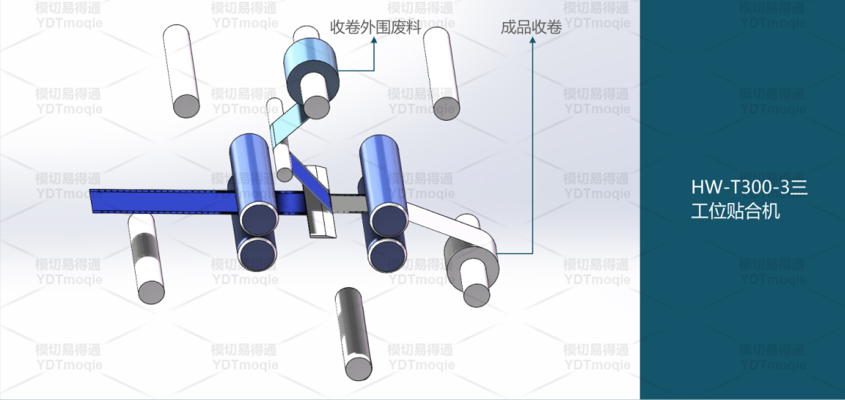

      （5）贴合步骤：最后，在贴合机上排除产品外框废料，成品收卷。
